TWS Bluetooth earphone antenna
Qhov loj tshaj yog vim li cas vim li cas Bluetooth headphones thiaj li nrov yog hais tias lawv yog wireless thiab tshem tawm ntawm shackles ntawm wired headphones cables. Bluetooth headsets xa cov teeb liab los ntawm xov tooj cua tsis, yog li kev tsim kav hlau txais xov tseem ceeb heev. Tsab ntawv xov xwm no luv luv qhia txog cov hom ntawm cov kav hlau txais xov siv hauv cov khoom siv digital.
1. PCB kav hlau txais xov.
PCB kav hlau txais xov yog ib lub kav hlau txais xov ncaj qha los ntawm cov ntawv ci tooj liab ntawm lub rooj tsav xwm PCB, uas muaj qhov zoo ntawm tus nqi qis, siab batch stability, thiab tsis muaj kev debugging hauv ntau lawm. Qhov tsis zoo yog tias nws tsuas yog tsim nyog rau ib zaug xwb, thiab vim tias nws yog tsim los ntawm PCB tooj liab ntawv ci, lub kav hlau txais xov txoj hauj lwm kuj tsis tshua muaj. Tsis tas li ntawd, PCB kav hlau txais xov feem ntau yuav tsum muaj thaj chaw loj hauv lub taub hau, thiab qhov loj ntawm lub kav hlau txais xov nws tus kheej kuj loj. PCB kav hlau txais xov yog dav siv nyob rau hauv laptops, TV thawv, thiab lwm yam. Lub PCB kav hlau txais xov nyob rau hauv Bluetooth headsets muaj nyob rau hauv daim duab hauv qab no:
2. Ceramic kav hlau txais xov.
Lub kav hlau txais xov ceramic yog lub kav hlau txais xov me me uas haum rau cov khoom siv Bluetooth. Nws nyob ntawm qhov chaw me me thiab muaj kev ua haujlwm zoo. Nws muaj qhov nqaim bandwidth thiab nws nyuaj rau ua tiav ntau zaus bands. Nws tuaj yeem txhim kho kev sib koom ua ke ntawm motherboard thiab txo qhov kev txwv ntawm tus kav hlau txais xov ntawm ID .; Cov qauv tsim yuav tsum raug xa mus rau qhov pib ntawm lub ntsiab lus ntawm lub rooj tsavxwm. Ceramic antennas tau muab faib ua block ceramic kav hlau txais xov thiab multilayer ceramic antennas:
Thaiv tus kav hlau txais xov: Tag nrho lub cev ceramic yog sintered ntawm qhov kub thiab txias thiab tom qab ntawd cov hlau ib feem ntawm lub kav hlau txais xov yog luam tawm rau saum npoo ntawm cov ceramic block.
Multi-txheej kav hlau txais xov: Lub firing txais qhov kub-kub co-firing txoj kev hais tias cov multi-txheej ceramics yog stacked thiab aligned thiab ces sintered ntawm kub, yog li cov hlau conductor ntawm lub kav hlau txais xov tuaj yeem luam tawm ntawm txhua txheej ceramic dielectric. Raws li cov qauv tsim, kom nws tuaj yeem txo qhov loj ntawm lub kav hlau txais xov, thiab tuaj yeem ua tiav lub hom phiaj ntawm kev zais lub kav hlau txais xov.
Txij li thaum lub dielectric tsis tu ncua ntawm cov ceramic nws tus kheej yog siab dua li ntawm PCB Circuit Court board, kev siv lub kav hlau txais xov ceramic tuaj yeem txo qhov loj ntawm lub kav hlau txais xov thaum ua kom ntseeg tau qhov kev ua tau zoo ntawm tus kav hlau txais xov. Qhov tsis zoo ntawm cov kav hlau txais xov ceramic yog tias lawv muaj teeb meem sib xws, lawv loj, thiab lawv kuj raug txwv thaum muab tso rau. Ceramic antennas yog cov khoom siv ntau tshaj plaws hauv IoT, xws li GPS kav hlau txais xov thiab Bluetooth antennas.

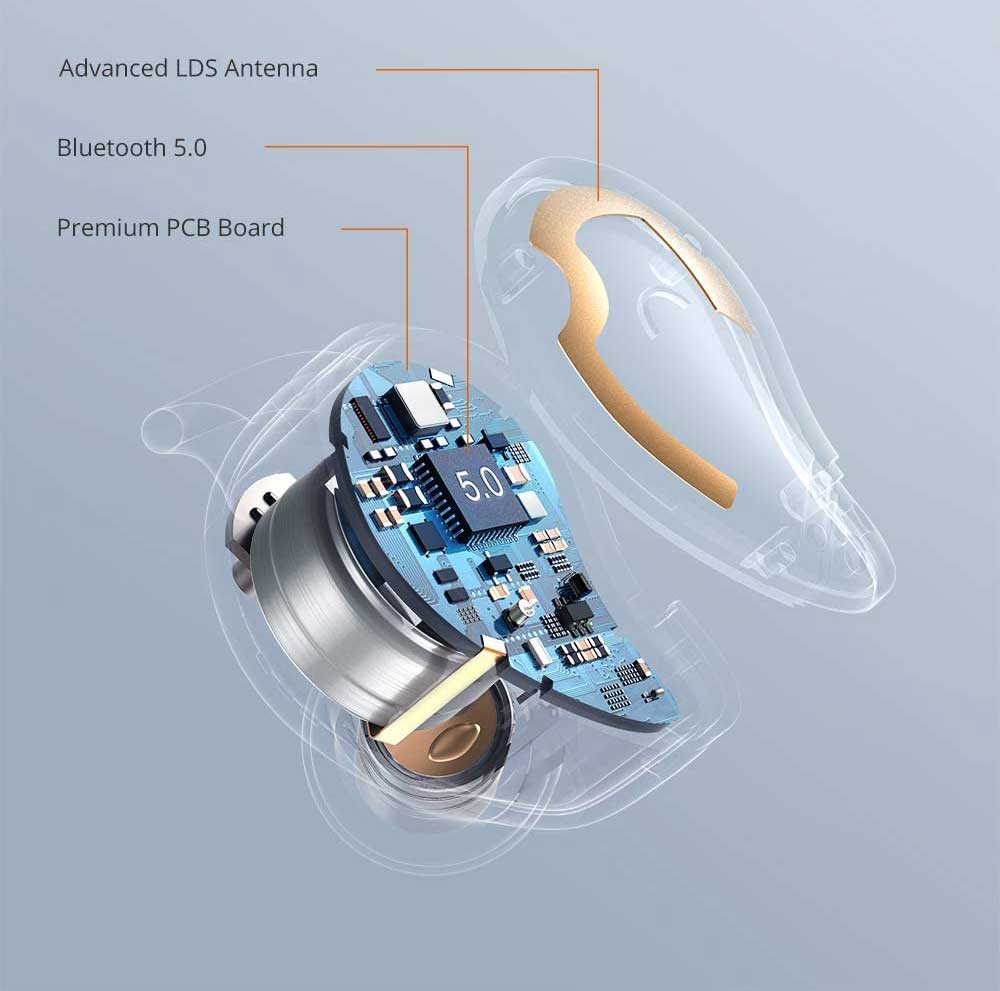

3. LDS kav hlau txais xov.
LDS kav hlau txais xov tshuab yog laser-direct-structuring thev naus laus zis, uas siv lub khoos phis tawj los tswj kev txav ntawm lub laser raws li txoj hauv kev ntawm cov qauv kev coj ua, thiab ua haujlwm lub laser mus rau cov khoom siv yas molded peb sab. Tsis pub dhau ob peb vib nas this, Circuit Court qauv yog qhib. Nws cov ntsiab lus zoo ib yam li PCB kav hlau txais xov, qhov txawv yog tias LDS siv cov qauv ntawm lub kav hlau txais xov los ua ib lub laser rau hauv cov yas casing, thiab electroplating los tsim ib lub kav hlau txais xov hlau tsis pub dhau ob peb feeb. Qhov tsis zoo tshaj plaws ntawm LDS kav hlau txais xov yog tus nqi siab thiab cov txheej txheem nyuaj. Qhov zoo tshaj plaws yog lub kav hlau txais xov tuaj yeem tso ncaj qha rau sab nraum qab ntawm lub casing kom qhov chaw tshem tawm ntawm lub kav hlau txais xov loj thiab kav hlau txais xov efficiency siab. Nws yog tam sim no dav siv hauv high-end smartphones, ntse watches / bands, thiab Bluetooth headsets.
