Cov khoom sib txuas tau siv ntau zaus, thiab txhua tus paub txog cov khoom sib txuas. Txawm li cas los xij, thaum siv lub connector, tej zaum yuav muaj teeb meem kev twb kev txuas. Nyob rau hauv tsab xov xwm no, tus editor yuav qhia txog cov laj thawj rau qhov tsis ua haujlwm ntawm qhov txuas txuas. Tsis tas li ntawd, tsab xov xwm no yuav hais txog cov kev txiav txim siab rau board-to-board connector kuaj.
1. Kev sib tham txog qhov ua rau kev sib txuas tsis ua haujlwm
Piv nrog rau tus neeg xyuas pib sab nrauv, tus neeg xyuas pib sab hauv ntawm lub connector yog me me, thiab cov neeg xyuas pib sab hauv nrog lub zog tsis zoo yog qhov yuav ua rau kev sib cuag tsis zoo thiab ua rau qhov tsis ua haujlwm ntawm lub connector.

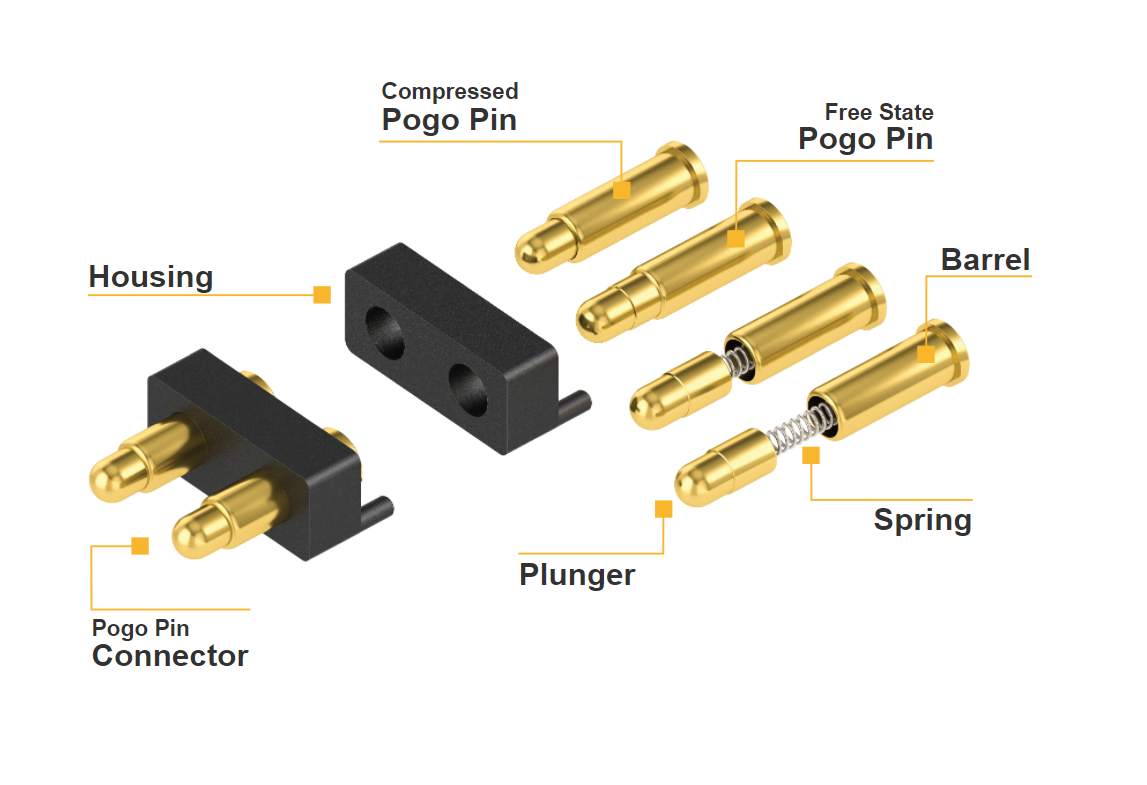

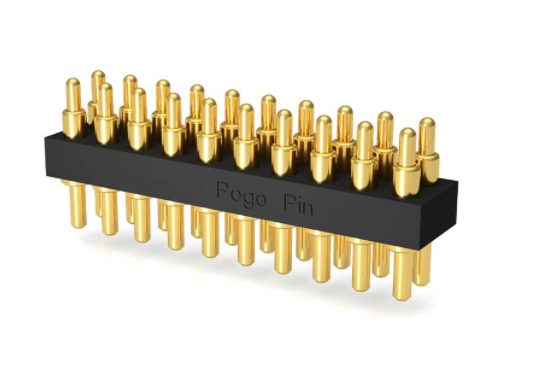

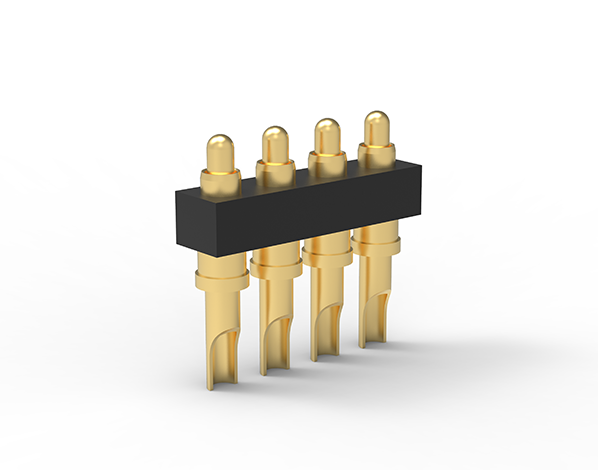

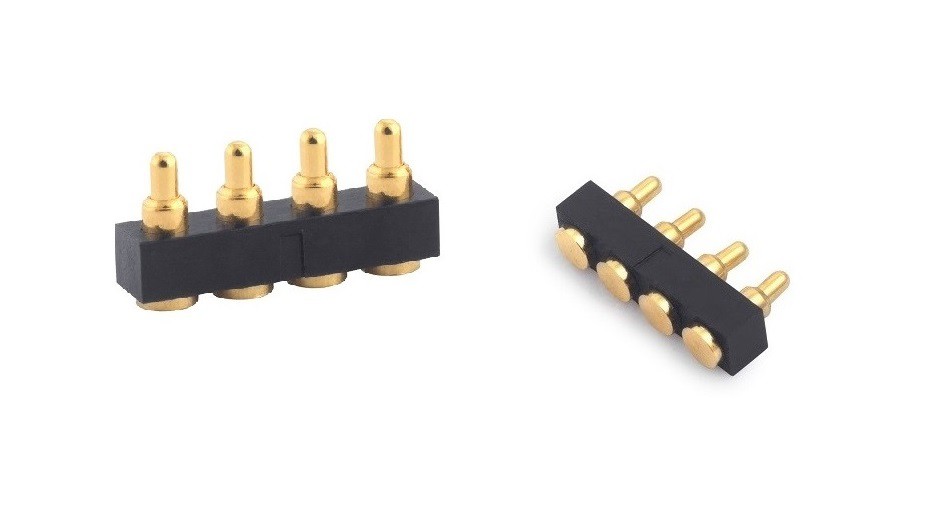

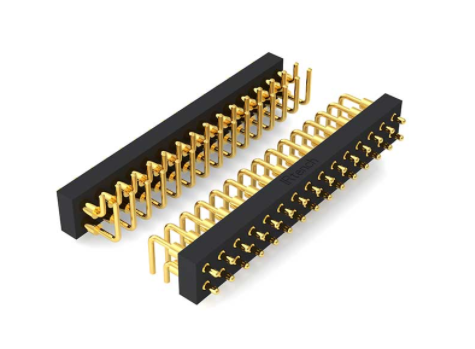

Feem ntau ntawm cov khoom siv sab hauv ntawm lub connector txais yuav txoj kev sib txuas elastic, xws li caij nplooj ntoos hlav claw hom elastic kev twb kev txuas, lub qhov (socket) hom elastic kev twb kev txuas, bellows hom elastic kev twb kev txuas, thiab hais txog. Ntawm lawv, lub slotted elastic kev twb kev txuas qauv ntawm lub jack yog yooj yim, tus nqi ntawm kev ua yog tsawg, lub rooj sib txoos yog yooj yim dua, thiab daim ntawv thov ntau yam yog qhov dav tshaj plaws.
1. Tus neeg xyuas pib sab hauv tsis ruaj khov
Rau kev sib dhos xav tau, nyob rau hauv cov qauv ntawm ntau RF coaxial connectors (xws li N-hom, 3.5mm), tus neeg xyuas pib sab hauv muab faib ua ob ntu ntawm dielectric kev them nyiaj yug thiab ces txuas nrog screws. Txawm li cas los xij, vim qhov me me ntawm tus neeg xyuas pib sab hauv, yog tias cov kua nplaum tsis siv rau cov xov sib txuas los txhim kho nws thaum lub sij hawm sib dhos, kev sib txuas lub zog ntawm tus neeg xyuas pib sab hauv yog qhov tsis zoo, tshwj xeeb tshaj yog rau qee qhov me me RF coaxial connectors. Yog li ntawd, thaum lub connector txuas thiab disconnected rau ntau lub sij hawm, nyob rau hauv lub sij hawm ntev kev ua ntawm torsion thiab nro, lub puab conductor xov yuav loosen thiab poob tawm, ua rau kev twb kev txuas tsis ua hauj lwm.
Ib qho ntawm cov qauv siv feem ntau ntawm RF coaxial connectors yog tus neeg xyuas pib sab hauv, qhov kev txhawb nqa dielectric, thiab tus neeg xyuas pib sab nrauv yog tsau ua ke los ntawm cov nplaum. Yog hais tias tus nqi ntawm cov kua nplaum nyob rau hauv cov qauv no tsis txaus los yog qhov kev sib txuas lub zog ntawm cov kua nplaum tsis txaus thaum lub sij hawm sib dhos, cov nplaum nplaum yuav tawg vim yog lub zog thaum siv, uas yuav ua rau tus neeg xyuas pib tig los yog txav axially, thiab cov conductors sab hauv Kev sib cuag hluav taws xob zoo tsis tuaj yeem tsim thiab kev sib txuas tsis ua haujlwm.
Txoj kev txhim kho: Thaum lub coaxial connector yog sib sau ua ke, ib tug tsim nyog tus nqi ntawm conductive kua nplaum los yog xov locking tus neeg saib xyuas yuav siv tau rau cov threaded kev twb kev txuas kom nws kev ntseeg tau ntawm threaded kev twb kev txuas. Adhesives nrog lub zog siab dua yuav tsum raug xaiv, thiab cov kua nplaum yuav tsum tau sau tag nrho lub qhov nplaum thaum gluing; knurling ntawm qhov sib txuas ntawm tus neeg xyuas pib sab hauv ua rau thaj chaw sib cuag ntawm tus neeg xyuas pib thiab cov nplaum kom tiv thaiv cov neeg xyuas sab hauv los ntawm kev tig; kho tus neeg xyuas pib sab hauv kom zoo Lub radial qhov ntev thiab kam rau ua ntawm tus neeg xyuas pib, tus neeg xyuas pib sab nrauv thiab lub dielectric kev txhawb nqa ua kom haum ntawm tus neeg xyuas pib thiab lub dielectric, nruab nrab ntawm dielectric kev them nyiaj yug thiab tus neeg xyuas pib sab nraud muaj kev cuam tshuam, thiab tseem tuaj yeem ua rau cov khoom siv hluav taws xob zoo. peb haum ua ke kom ruaj khov.
2. Qhov loj ntawm lub jack lossis tus pin ntawm tus neeg xyuas pib tsis raug
Yog hais tias lub qhov taub ntawm lub puab tus neeg xyuas pib ntawm lub jack yog me dua li qhov luaj li cas thaum tus pin ntawm tus neeg xyuas pib sab hauv ntawm tus pin nkag mus rau hauv lub jack, lub jack yuav dhau mus, qhov deformation yuav ntau dua nws cov elastic deformation ntau, yas. deformation yuav tshwm sim, thiab tus neeg xyuas pib hauv lub jack yuav puas; Ntawm qhov tsis sib xws, yog tias txoj kab uas hla ntawm tus pin me dhau, thaum tus pin thiab lub jack raug sib xyaw, qhov sib txawv ntawm tus pin thiab phab ntsa ntawm lub jack yog qhov loj heev, ob sab hauv ntawm lub connector tsis tuaj yeem nyob ze. , qhov kev tiv thaiv kev sib cuag yuav loj, thiab cov khoom siv hluav taws xob ua tau zoo kuj tseem yuav tsis zoo.
Txoj kev txhim kho: Txawm hais tias qhov sib piv ntawm lub jack thiab tus pin yog qhov tsim nyog, peb tuaj yeem siv lub zog ntxig thiab tuav lub zog ntawm tus qauv ntsuas tus pin thiab tus neeg xyuas pib hauv lub jack los ntsuas. Rau N-hom connectors, lub insertion quab yuam thaum txoj kab uas hla Φ1.6760 ntxiv rau 0.005 tus qauv ntsuas tus pin yog txuam nrog lub jack yuav tsum tsawg dua los yog sib npaug rau 9N, thiab tuav lub zog thaum txoj kab uas hla Φ1.
Yog li, peb tuaj yeem siv lub zog ntxig thiab tuav lub zog raws li cov qauv tshuaj xyuas. Los ntawm kev kho qhov loj thiab kev kam rau siab ntawm lub qhov (socket) thiab tus pin, nrog rau cov txheej txheem kev laus ntawm tus neeg xyuas pib hauv lub qhov (socket), lub zog ntxig thiab tuav lub zog ntawm tus pin thiab lub qhov (socket) tuaj yeem hloov kho. nyob rau hauv ib qho chaw tsim nyog.
