POGO PIN tsim thiab txheej txheem tsim khoom
Yuav xaiv tus POGO PIN li cas
1. Tus PIN POGO zoo yuav tsum ua kom tau raws li peb lub ntsiab lus hauv qab no:
① Kev ntseeg tau zoo
② Kev ua haujlwm ruaj khov
③ Ua tau raws li qhov yuav tsum tau ua.
Kev xa khoom raws sij hawm ntawm kev txiav txim kuj tseem ceeb heev. Nws yog qhov zoo tshaj plaws mus rau POGO PIN connector chaw tsim tshuaj paus los soj ntsuam. Cov nplai ntawm lub Hoobkas, cov kev daws teeb meem zoo, cov cuab yeej ua haujlwm, cov peev txheej ntau lawm, thiab R & D muaj peev xwm, txhua yam cuam tshuam ncaj qha rau cov khoom zoo, kev xa khoom, thiab kev txhawb nqa. Zhongzhengtian muaj qhov zoo ntawm cov qauv tsim, cov nqi tsim khoom loj, thiab kev xa khoom muaj peev xwm hauv kev lag luam. Zoo siab txais tos cov phooj ywg tuaj rau lub Hoobkas rau kev sib txuas lus.
POGO PIN ua raws peb, peb, thiab plaub lub hauv paus ntsiab lus
1.40 feem pua ntawm cov teeb meem tshwm sim los ntawm kev tsim
Kev tsim ntawm lub hauv ntej kawg yog qhov tsis tsim nyog, thiab qhov kawg tom qab yog qhov tsis muaj txiaj ntsig (piv txwv li, lub thimble nozzle siab dua lub dav hlau yas, PIN koob sib nrug tsis zoo, thiab lwm yam).
2.30 feem pua ntawm cov teeb meem tshwm sim los ntawm kev sib txuas lus
Thaum ntxov, kev sib txuas lus ntawm ntau yam kev xav tau tsis meej, thiab kev siv cov khoom siv tiag tiag tsis meej, uas kuj yog ib qho ntawm cov laj thawj tseem ceeb rau cov teeb meem tsis tu ncua (piv txwv li RF thimble yog siv los ua tus thimble ntawm kev them nyiaj. lub thawv, qhov siab ua haujlwm tiag tiag tsis phim cov duab kos, qhov chaw nyob deb tsis paub tseeb, thiab lwm yam). Nkag siab txog cov neeg siv khoom xav tau kev ua haujlwm thiab daim ntawv thov, thiab tuaj yeem pom zoo rau cov lus qhia tshwj xeeb thiab tsis muaj tus pin Pogo;
3.30 feem pua ntawm cov teeb meem tshwm sim los ntawm tus txheej txheem
Kev sib dhos ntawm cov khoom muaj ntau cov txheej txheem, thiab POGO PIN yog irreversibly puas vim kev ua haujlwm tsis zoo hauv cov txheej txheem tsim khoom (piv txwv li lub nozzle puas lawm, cov khoom txawv teb chaws hauv cov yeeb nkab, SMT pov, thiab lwm yam).

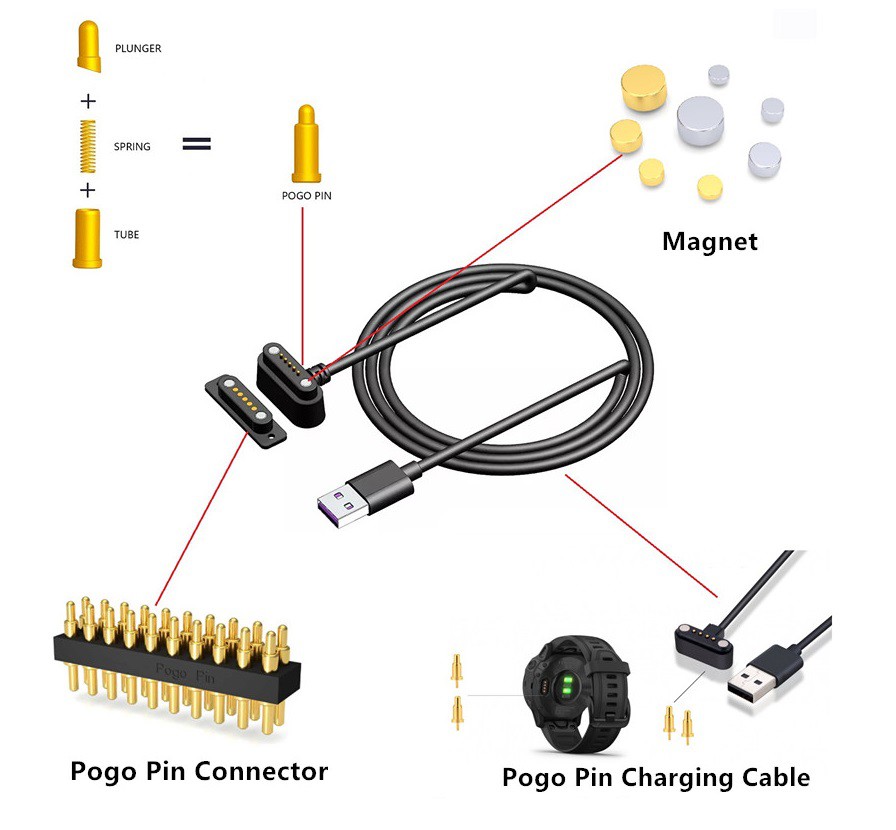

Kev taw qhia yooj yim ntawm POGO PIN

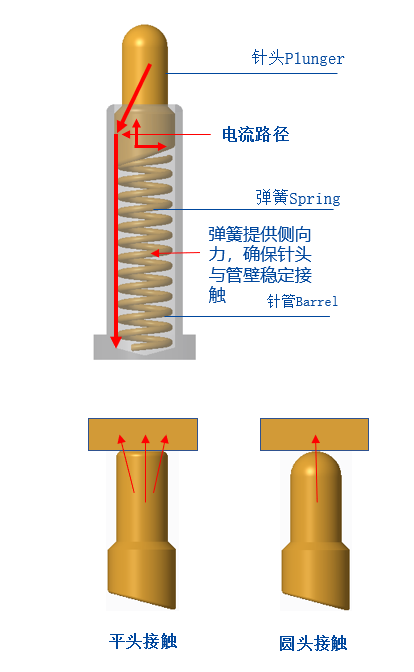

Vim li cas POGO PIN muaj cov qauv beveled: Hauv qab ntawm Plunger ntawm Pogo Pin feem ntau yog cov qauv beveled. Kev ua haujlwm ntawm cov qauv beveled yog los xyuas kom meej tias Pogo Pin khaws cov koob (Plunger) nyob rau hauv kev sib cuag nrog lub puab phab ntsa ntawm lub koob (Tube) thaum nws ua hauj lwm kom cov tam sim no mas dhau los ntawm. Kub-plated koob (Plunger) thiab koob (Tube) kom ntseeg tau tias qhov ruaj khov thiab qis impedance ntawm Pogo Pin.

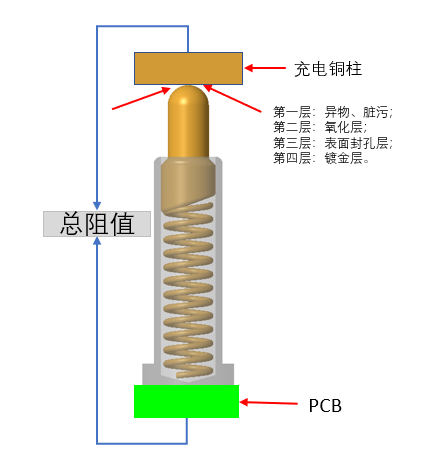

Vim li cas POGO PIN siv lub taub hau puag ncig? Vim tias Pogo Pin feem ntau me me, qhov elasticity yuav tsum tsis muaj zog. Yog hais tias nws yog siv rau lub hwj chim bank los yog teeb pom kev zoo, lub elasticity yog plaub los yog tsib puas grams los yog txawm ib los yog ob kilograms. Lawm, nws yog qhov zoo dua los ua kom nws tiaj. , Lub taub hau tiaj tiaj muaj qhov chaw sib cuag loj, thiab nws lub zog yog txaus los rhuav tshem cov oxide txheej ntawm qhov chaw sib cuag kom nws muaj kev sib cuag. Feem ntau ntawm cov taub hau puag ncig yog siv ntawm TWS Bluetooth headsets thiab smart bracelet watches. Qhov siab tshaj plaws elastic quab yuam tsis tshaj 150 grams (lub zog elastic ntawm lub thimble ntawm lub thawv them nyiaj yog nyob nruab nrab ntawm 20-35gf), thiab elastic quab yuam ntawm kev sib cuag ntawm qhov chaw thiab qhov chaw yuav tawg, thiab cov tooj liab kem ntawm lub mloog pob ntseg kawg yuav tsis tawg. Cov txheej oxide tsis txaus, ua rau muaj kev sib cuag tsis txaus thiab kev sib cuag tsis zoo. Nyob rau lub sijhawm no, yog siv lub taub hau puag ncig los ua qhov taw tes-rau-nto, lub zog elastic sib sau ua ke ntawm ib qho taw tes, thiab kev sib cuag yuav ntau txaus txaus.
Kev ua haujlwm parameter / kev ua haujlwm parameter
cov kev ua haujlwm tseem ceeb
A. Ua haujlwm voltage: Tsawg dua 12 Volts DC
B. Rated tam sim no: 1.0 Amperes /Pin
C. Ua haujlwm kub: -40 degree txog 85 degree .
D. Cia kub: 25 degree ntxiv /-3 degree .
E. Ua haujlwm ib puag ncig cov av noo: 10 feem pua RH txog 90 feem pua RH
F. Durability (lub neej): 10, 000 cycles.
G. Tiv tauj impedance: 200 mOhm Max. @ua haujlwm stroke
(Lub sijhawm ua haujlwm stroke: 200mOhm / Max)

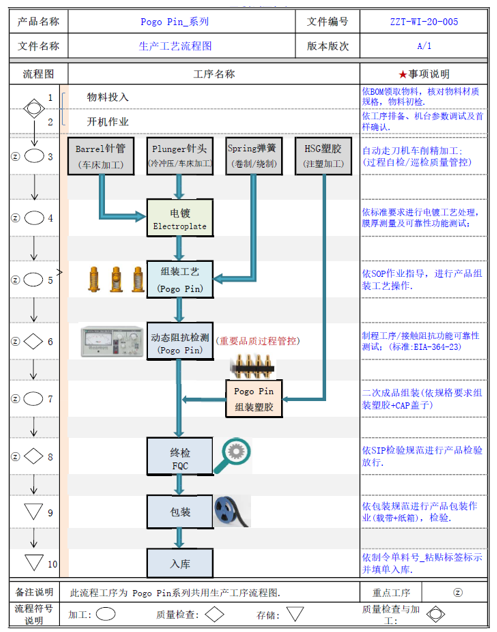

Cov txheej txheem tsim khoom /制造工艺

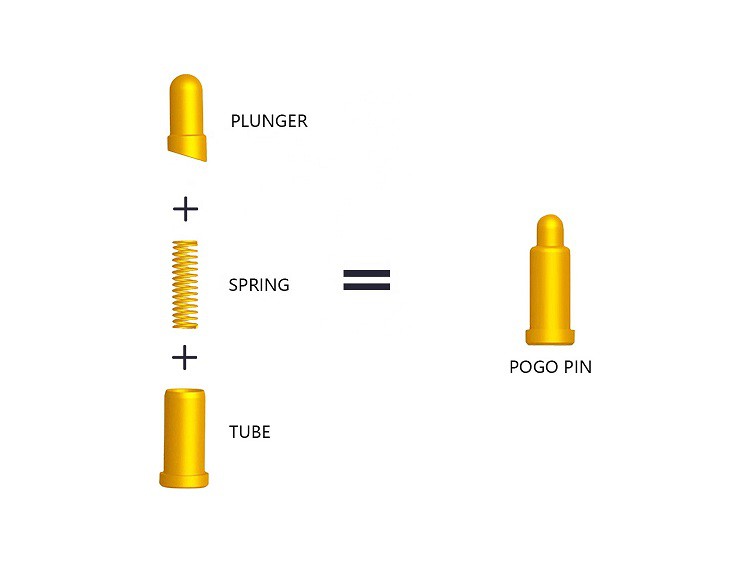

Cov khoom sib dhos txoj kev
Electroplating txheej txheem ntws
Dab tsi parameter yuav tsum tau lees paub nyob rau hauv pem hauv ntej-kawg tsim
① Paub meej tias qhov kev ncua deb ntawm PCB pawg thawj coj saib mus rau qhov chaw sib cuag ntawm kab tooj liab ntawm lub pob ntseg kawg (uas yog, qhov siab ua haujlwm ntawm POGO PIN).
② Paub meej tias qhov kev ncua deb ntawm PCB lub rooj tsavxwm mus rau cov yas nto ntawm lub thawv them nyiaj (uas yog, qhov siab tshaj plaws ntawm POGO PIN koob raj, lub koob raj yuav tsum tsis pub tshaj qhov siab).
③ Paub meej qhov kev ncua deb ntawm qhov nruab nrab ntawm tus PIN koob thiab qhov nruab nrab ntawm lub voj voog
(Qhia qhov loj ntawm lub kaus mom thaum taping tom qab, los tiv thaiv kev cuam tshuam thaum SMT patching).
④ Paub meej qhov loj ntawm PCB pawg thawj coj saib thiab qhov chaw hauv qab lub rooj tsavxwm
(Kev kho kom zoo thiab txhim kho rau POGO PIN).
PS: Txoj kab uas hla ntawm lub rooj tsavxwm PCB raug pom zoo yuav tsum yog 1.6 hli, thiab cov thimble tau pom zoo kom ua rau hauv cov qauv ntawm lub rooj tsavxwm kom cov nyhuv zoo dua thiab muaj qhov zoo hauv qab no: ① Lub thaj yog firmer; ② Lub koob raj qhov chaw yog nce, koob yog pre-pressed ntau, thiab kev sib cuag yog ntau txaus.
Vim li cas lub hauv qab ntawm rab koob yuav tsum tau beveled: Yog hais tias nws yog ua kom tiaj tus, qhov tam sim no yuav tsum tau ua los ntawm lub caij nplooj ntoos hlav, uas muaj cov kev xav tau siab ntawm lub caij nplooj ntoos hlav, thiab lub caij nplooj ntoos hlav nyias nyias kom yooj yim hlawv tawm.
