Tam sim no ntau thiab ntau tus neeg tau yuav tsheb rau kev thauj mus los, kev mus los ntev, thiab kev xa khoom, uas tuaj yeem hais tau tias yog ib feem ntawm lub neej. Tib neeg siv sijhawm ntau thiab ntau dua hauv lub tsheb thiab qee zaum siv lawv lub xov tooj ntawm tes los saib cov yeeb yaj kiab lossis qhib lub computer rau kev ua haujlwm hauv lub tsheb. Raws li cov neeg nyob hauv lub tsheb ntev dua, lub tsheb charger tuaj yeem them cov xov tooj ntawm tes, laptops, thiab lwm yam khoom siv hauv lub tsheb. Lawm, nws tseem ceeb npaum li cov khoom muaj nqis them, thiab nws yog ib qho tseem ceeb thiab tseem ceeb accessory rau txhua tus tswv tsheb.
Lub tsheb charger tau muab tso rau hauv lub tshuab hluav taws xob lub tshuab hluav taws xob, siv lub tsheb roj teeb, lub tsheb tso tawm 12V, lub tsheb tawm tawm 24V, thiab lub tsheb charger converts voltage 5V / 9V / 10V / 12V txais tau rau lub xov tooj ntawm tes, thiab lwm yam. high-power tsheb chargers tseem tuaj yeem siv los ntawm cov khoom siv hauv pob-boosts boosts qhov voltage rau 15V thiab 20V kom them cov xov tooj ntawm tes thiab laptops. low-power car chargers feem ntau siv cov kauj ruam-down architecture, uas tuaj yeem ua tau raws li kev them nyiaj hauv xov tooj. Piv txwv li, cov hauv qab no yog ob hom boosted high-power tsheb chargers.
Nrog rau kev nce ntau hauv kev them nyiaj ntawm lub xov tooj ntawm tes, los ntawm kev ua haujlwm siab thiab lub zog siab synchronous buck-boost circuit, cov zis hluav taws xob ntawm lub tsheb charger kuj tau ua raws li cov kauj ruam ntawm lub charger. Lub zog tso zis tau mus txog 100W, qhov txwv siab tshaj ntawm USB PD3. ib txwm siv lub computer.

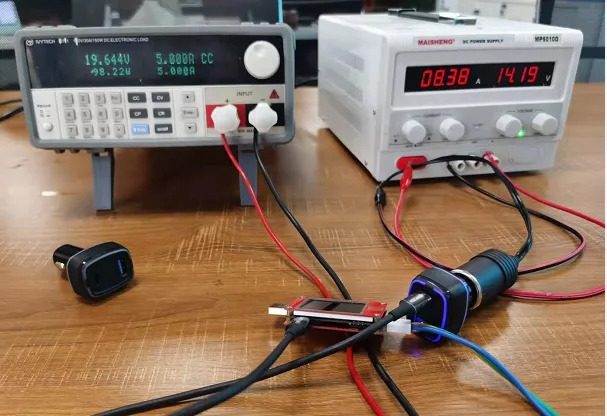

Lub charger head network tau sim tus tshiab SW7203 bidirectional synchronous buck-boost controller launched los ntawm Zhirong. Qhov kev ntsuam xyuas tau txais 12V cov tswv yim, thiab cov zis tawm yog 20V5A los simulate qhov chaw ntawm 100W them ntawm phau ntawv. Cov tswv yim tam sim no ntawm lub vaj huam sib luag roj teeb analog tau mus txog 8.7A, uas txhais tau hais tias thaum peb siv lub tsheb fais fab loj los them cov phau ntawv thiab cov xov tooj ntawm tes hauv lub tsheb, qhov siab tshaj plaws tam sim no yuav nyob ze rau qhov txwv ntawm cov zis tam sim no. ntawm lub cigarette lighter ntawm 10A. Cov hauv qab no yog qhov kev sim ntawm 100W rau lub tsheb thauj khoom siab lub zog ntim khoom.
Nrog lub koob npe nrov ntawm USB PD, ntau lub npe tau pib lub tsheb chargers uas txhawb nqa 100W tso zis. Los ntawm dismantling ntawm ntau lub tsheb chargers los ntawm lub charger head network, cov tsheb chargers tag nrho cov siv high-tam sim no thimbles es tsis txhob ntawm ib txwm sawv daws yuav tsis muaj kev zam. Caij nplooj ntoos hlav zoo.
Yog li dab tsi yog qhov txiaj ntsig ntawm kev siv lub siab tam sim no thim rov qab lub caij nplooj ntoos hlav? Nws tuaj yeem ua rau ntau lub tuam txhab tso tseg kev siv lub caij nplooj ntoos hlav-zoo ncej. Lub siab-tam sim no thimble yuav tsum muaj ntau yam zoo kom cov neeg tsim khoom siv nws ib leeg. Cov hauv qab no yog kev siv tiag tiag ntawm thimbles nrog ob lub qauv sib txawv.
Lub 160W lub tsheb charger muaj ib tug built-in 100W tso zis buck-boost circuits thiab ob ywj siab step-down circuits, tag nrho ntawm peb ywj siab outputs, muab ib tug tso zis hwj chim ntawm 100W ntxiv rau 30W ntxiv rau 30W. Nws tuaj yeem pom los ntawm kev sib cais tias lub tsheb charger siv kev sib txuas ntawm ntau lub rooj sib tham sib txuas rau vuam, thiab ob lub rooj sib tham loj dua txuas nrog los ntawm cov phaj me me ntawm qhov zoo thimble.
Vim hais tias lub tsheb fais fab fais fab muaj lub tshuab hluav taws xob built-in buck-boost Circuit Court, muaj ntau yam khoom thiab cov qauv tsim muaj qhov nyuaj. Feem ntau, ntau PCBs tau ua ke thiab welded hauv. Soldering lub thimble nrog lub rooj tsav xwm me me tuaj yeem, ntawm ib sab, kho thiab txhawb cov qauv ntawm lub rooj tsav xwm sab hauv. Ntawm qhov tod tes, cov cua sov tsim los ntawm qhov zoo thimble thaum lub caij nplooj ntoo hlav loj tuaj yeem cuam tshuam los ntawm PCB kom tsis txhob muaj qhov kub thiab txias los ntawm kev cuam tshuam kev ua haujlwm ntawm lub caij nplooj ntoos hlav sab hauv ntawm POGO PIN.

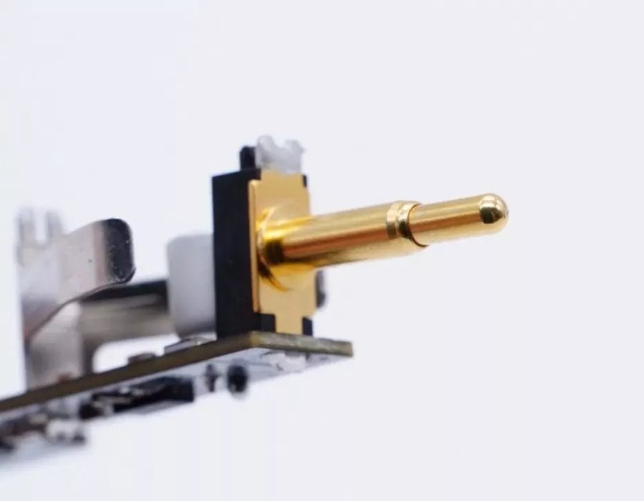

Lub siab-tam sim no thimble siv rau tus ncej zoo ntawm lub tsheb charger muaj peb qhov chaw, uas tau muab faib ua ib rab koob ncej, uas muab lub caij nplooj ntoos hlav elastic, thiab lub plhaub koob raj. Muab lub caij nplooj ntoos hlav thiab rab koob rau hauv rab koob, thiab tom qab ntawd rivet rau sab saum toj ntawm rab koob los kho lub koob ncej kom tsim tau ib qho thimble. Ntawm lawv, lub taub hau thimble yog cov khoom, thiab lub plhaub yog tuab-walled, nrog cov neeg kho tshuab siab zog thiab muaj peev xwm txaus. Cov tam sim no ntws ncaj qha los ntawm rab koob thiab rab koob raj thoob plaws hauv tag nrho cov txheej txheem, thiab qhov kev sib cuag ncaj qha tsis dhau los ntawm lub caij nplooj ntoos hlav, uas zam qhov teeb meem ntawm lub caij nplooj ntoos hlav cua sov thiab kev laus.
Thiab cov PINs siab tam sim no yog tag nrho cov tuab kub-plated, nrog kev sib cuag zoo thiab hnav tsis kam, cov phab ntsa tuab thiab tuab kub-plated, thiab tsis tshua muaj kev tiv thaiv. Ntxiv mus, txheej kub-plated yuav tsis oxidize nyob rau hauv high-temperature tej yam kev mob thiab muaj ib tug ntev kev pab cuam lub neej. Nws yog txoj kev sib txuas zoo tshaj plaws rau high-end high-power tsheb chargers.
