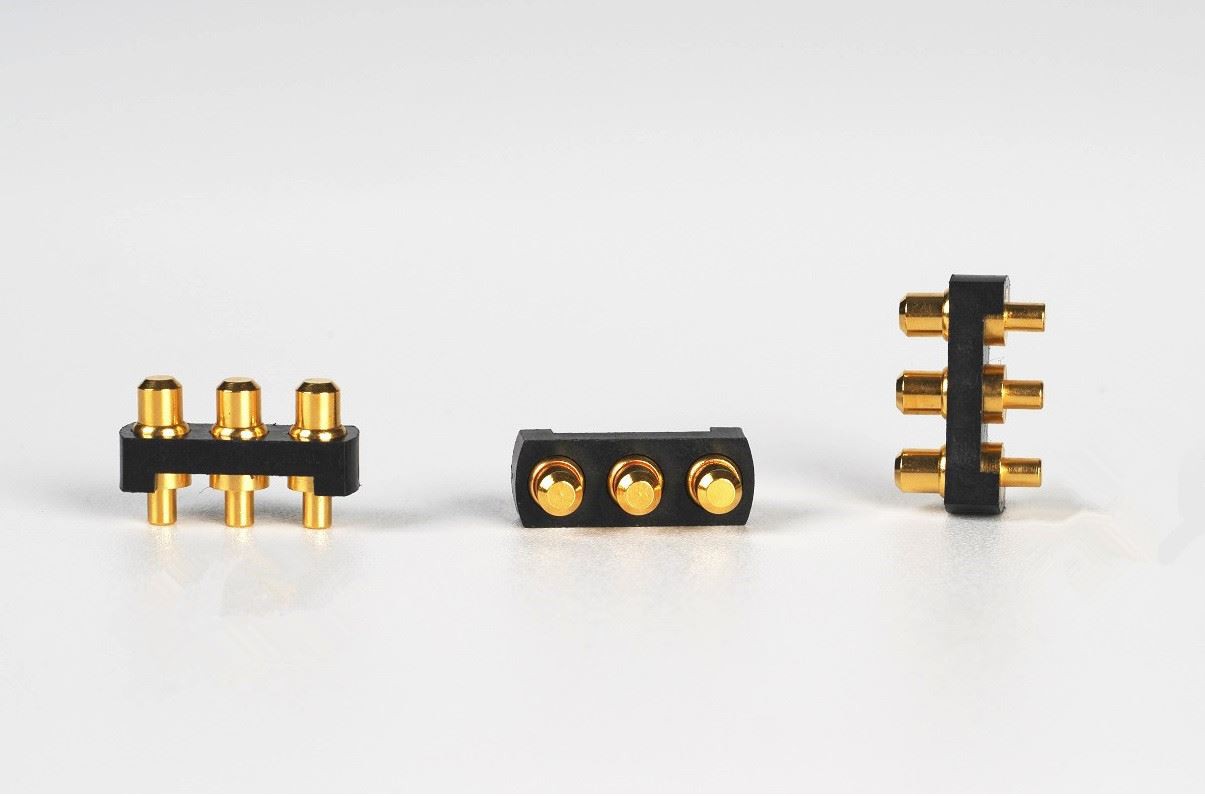

Yuav ua li cas los tsim lub them Pogo tus pin rau TWS Earbuds?

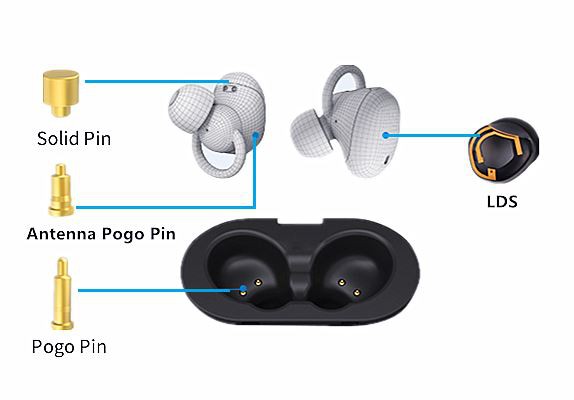

TWS Wireless Bluetooth headset yog ib qho ntawm cov khoom siv ntse uas nyiam los ntawm cov txiv neej, poj niam, thiab cov menyuam yaus xyoo tas los no. Nws yog me me thiab zoo heev, yooj yim rau them, thiab muaj cov duab sib txawv. Nws tuaj yeem raug them los ntawm muab tso rau hauv qhov chaw them nyiaj. Ib qho ntawm cov khoom tseem ceeb hauv TWS Bluetooth headset charging compartment yog pogopin pogo pin. TWS earphones yuav raug them los ntawm kev sib cuag ntawm tus poj niam kawg ntawm tus pogo tus pin thiab tus txiv neej kawg nyob rau hauv lub them compartment. 80 feem pua ntawm cov khoom lag luam hauv khw xaiv siv tus pin pogo.

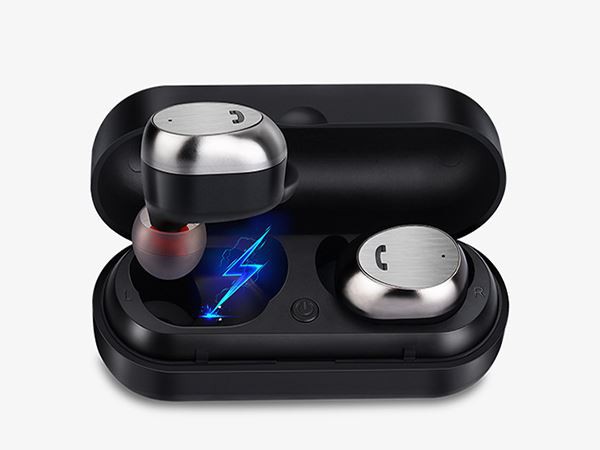

TWS headset charging box yog qhov zoo tshaj plaws low-power wireless charging scenario. Lub TWS wireless Bluetooth lub mloog pob ntseg uas txhawb nqa wireless charging muaj lub wireless charging tau txais module hauv lub thawv them, uas tuaj yeem muab tso rau ntawm lub wireless charger rau kev them nyiaj zoo li lub xov tooj wireless charging, paub txog kev them nyiaj wireless. Qhov "tiag tiag wireless" muaj nuj nqi ntawm Bluetooth ntxiv rau kev them nyiaj wireless muaj kev paub zoo dua rau cov neeg siv khoom thiab suav tias yog daim ntawv kawg ntawm TWS wireless Bluetooth headset.

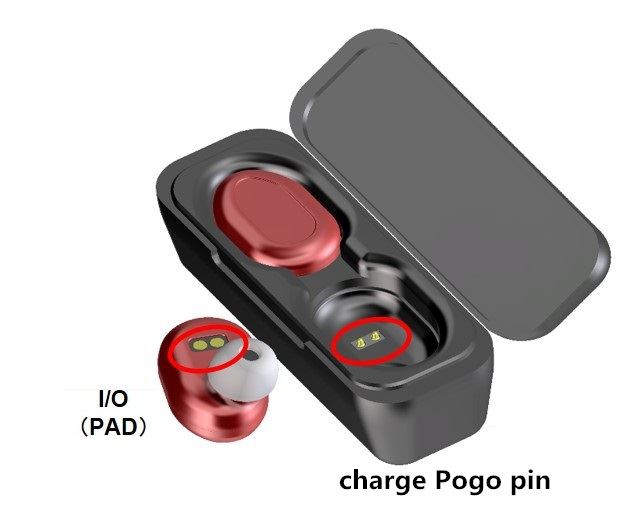

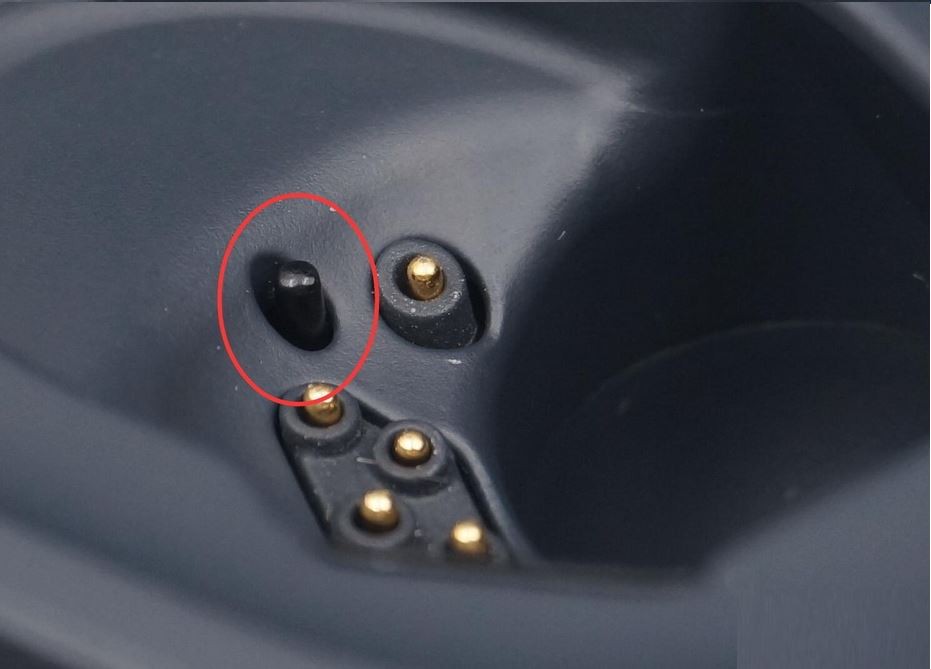

Tam sim no TWS earphones tau muab faib ua ib nrab-hauv-pob ntseg hom nrog ntev tes thiab cochlear-hom taum sprout duab nyob rau hauv tus tsim ntawm lub headphone headphones. Cov duab ntawm lub mloog pob ntseg kuj tsis tshua muaj, yog li qhov kev tsim ntawm kev them nyiaj thiab kev them nyiaj tau dhau los ua qhov sib txawv. Daim duab yog txoj cai Lub thawv them nyiaj tau tsim kho me ntsis, siv cov txheej txheem ob xim txhaj tshuaj molding, ib qho tsaus thiab pob tshab zoo li, thiab cov qauv tsim sab hauv, thiab nrog lub hwj chim tso saib, tsim kom muaj kev zoo siab, zoo siab!
Yuav ua li cas kov yeej Xya qhov kev sib tw ntawm TWS Headphones?
Nov yog qee cov lus qhia los pab daws qee qhov nyuaj tshaj plaws hauv TWS lub mloog pob ntseg tsim, los ntawm kev txo qis hluav taws xob mus rau ncua sij hawm tos.

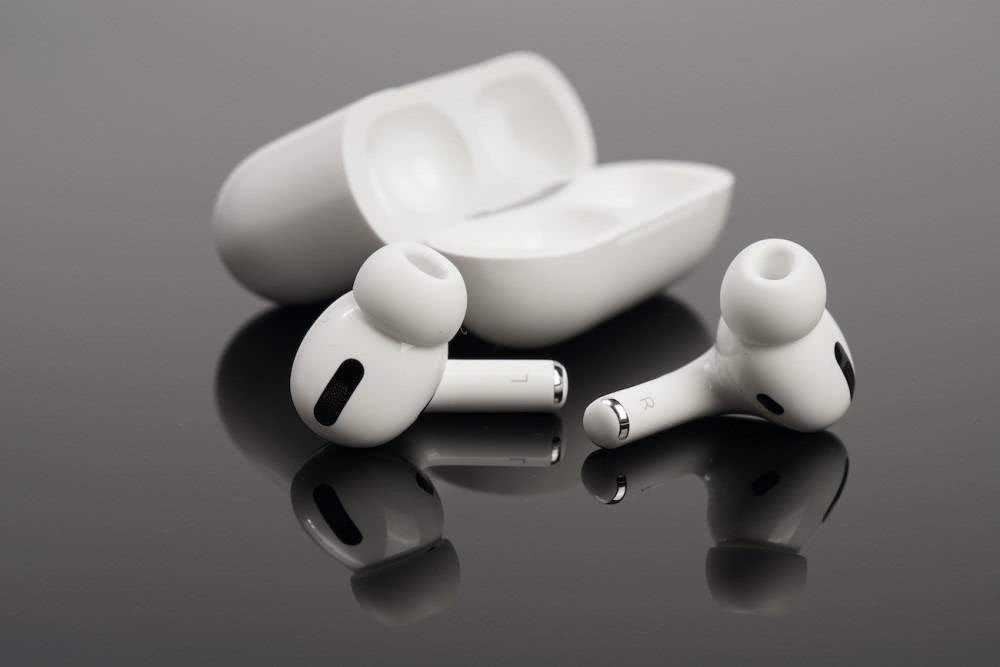

Txij li thaum Apple AirPods tso tawm hauv 2016, qhov tseeb wireless stereo (TWS) kev ua lag luam tau nce ntau dua 50 feem pua txhua xyoo. Cov neeg tsim khoom ntawm cov pob ntseg nrov nrov no tau ntxiv cov yam ntxwv ntxiv sai sai (kev tshem tawm suab nrov, kev pw tsaug zog, thiab kev saib xyuas kev noj qab haus huv) kom sib txawv ntawm lawv cov khoom, tab sis ntxiv tag nrho cov nta no tuaj yeem nyuaj los ntawm kev tsim qauv tsim qauv. Hauv tsab xov xwm no, kuv yuav tshuaj xyuas cov kev cov nyom no.
Kev Sib Tw 1: Txo lub zog poob los ntawm kev them nyiaj zoo
Ib qho kev sib tw loj nrog lub mloog pob ntseg wireless yog ua tiav lub sijhawm ua si ntev dua thaum lub pob ntseg hauv lub roj teeb tau them tag nrho. Hauv qhov no, lub sijhawm ua si ntev dua txhais tau tias muaj pes tsawg lub voj voog ib rooj plaub tuaj yeem them lub pob ntseg ntawm lawv lub neej tag nrho. Lub hom phiaj yog txhawm rau ua kom muaj txiaj ntsig zoo thaum siv hluav taws xob tsawg los ntawm cov ntaub ntawv them nyiaj rau lub mloog pob ntseg.
Cov ntaub ntawv them nyiaj tawm tawm qhov hluav taws xob los ntawm lub roj teeb ua ib qho kev tawm tswv yim los them lub mloog pob ntseg. Cov kev daws teeb meem yog ib qho kev txhawb zog nrog lub zog 5V tso tawm, uas yog cov kev daws teeb meem yooj yim tab sis tsis ua kom zoo dua qhov kev them nqi. Vim tias cov roj teeb pob ntseg pob ntseg me me, cov neeg tsim khoom feem ntau siv cov kab hluav taws xob. Thaum siv 5V cov tswv yim ruaj khov, qhov kev them nqi hluav taws xob tsawg heev - txog (V hauv - 5 bats) / 5 hauv - thiab ua rau lub zog loj poob ntawm lub roj teeb. Plug nyob rau hauv nruab nrab 3.6V Li-Ion roj teeb voltage (ib nrab-tso tawm) thiab 5V input tsuas yog 72 feem pua.
Conversely, siv ib tug adjustable-tso zis boost los yog buck-boost converter nyob rau hauv cov ntaub ntawv them nyiaj ua ib tug voltage tsuas yog me ntsis saum toj no tus raug voltage ntau yam ntawm earbuds. Qhov no yuav tsum muaj kev sib txuas lus los ntawm cov ntaub ntawv them nyiaj rau lub mloog pob ntseg, uas tso cai rau cov zis hluav taws xob ntawm cov ntaub ntawv them nyiaj kom hloov pauv mus rau lub pob ntseg lub roj teeb thaum lub zog nce. Qhov no yuav txo qhov kev poob qis, nce kev them nqi, thiab txo cov cua sov.
Kev Sib Tw 2: Scale down tag nrho cov kev daws teeb meem yam tsis tau tshem tawm kev ua haujlwm
Qhov kev sib tw thib ob yog qhov kev sib tw dav dav ntawm kev tsim cov roj teeb me me - yuav ua li cas tsim lub roj teeb uas yog ob qho tib si me me thiab loj hauv kev ua haujlwm. Txoj kev daws teeb meem yooj yim ntawm no yog xaiv ib lub cuab yeej nrog ntau cov khoom sib xyaw ua ke. Piv txwv li:
Ib qho kev ua haujlwm siab linear charger uas sib txuas ntxiv cov hlua hluav taws xob kom lub zog ntawm lub ntsiab thaiv thiab yog qhov kev xaiv zoo rau lub mloog pob ntseg wireless.
Rau lub zog-tshaib plab, qis-voltage modules xws li processors thiab wireless kev sib txuas lus modules, swap rails yog qhov zoo tshaj plaws kev xaiv rau efficiency.
Rau cov blocks sensor uas tsis xav tau ntau lub zog tab sis xav tau lub suab qis, xav txog kev siv lub tshuab qis qis.
Yog tias koj lub mloog pob ntseg wireless sib txuas ua ke nrog cov khoom siv hauv ntej-kawg los ntsuas cov ntshav oxygen thiab lub plawv dhia, koj kuj yuav xav tau lub zog hloov pauv.
Muab cov hlua hluav taws xob ntxiv rau hauv lub charger kom nws daim ntawv me me. Txawm li cas los xij, ib txwm muaj kev lag luam tawm ntawm kev sib koom ua ke ntau dua rau qhov me me thiab siv ntau qhov sib cais sib xyaw ua ke (ICs) kom yooj yim.
Challenge 3: Txuas lub sijhawm tos
Lub sijhawm standby tseem ceeb vim tias cov neeg siv khoom xav tias lub mloog pob ntseg los ua suab paj nruag txawm tias tom qab lub sijhawm ntev ntawm kev tsis ua haujlwm sab nraum lub rooj plaub. Xav txog kev siv cov roj ntsha lithium-ion roj teeb ntau dua hauv pob ntseg, uas feem ntau muaj cov hluav taws xob ntau dua, xws li 4.35 volts thiab 4.4 volts, kom txuag tau ntau lub zog. Tus nqi them tag nrho kuj ua rau lub sijhawm standby. Lub roj teeb charger uas muaj qhov cuam tshuam me me tam sim no thiab qhov tseeb siab yuav pab txuas ntxiv lub sijhawm tos. Yog tias muaj kev hloov pauv loj hauv qhov kev txiav tawm tam sim no, koj tuaj yeem xaus nrog qhov kev txiav tam sim no ntau dua, uas tuaj yeem ua rau kev txiav tawm ntxov ntxov thiab lub roj teeb tsawg.
Lub roj teeb 41mAh tau txiav tawm ntawm 1mAh piv rau 4mAh. Yog tias qhov nominal 1mA txiav tawm tam sim no sib txawv thiab ua tiav ntawm 4mA, 2mAh roj teeb muaj peev xwm yuav nyob twj ywm unexploited. Kev txiav tawm qis dua tam sim no thiab qhov tseeb dua ua rau muaj peev xwm ua tau zoo ntawm cov roj teeb.
Tsawg quiescent tam sim no (IQ) kuj tseem ceeb rau ncua sij hawm standby nyob rau hauv ntau hom kev khiav hauj lwm. Lub charger IC nrog txoj hauv kev fais fab thiab zero-zero nkoj hom tam sim no yuav tiv thaiv lub roj teeb kom tsis txhob ntws ua ntej cov khoom mus txog cov neeg siv khoom, ua kom siv tau tam sim ntawd. Txoj kev fais fab yuav tsum tau muab cov hlau-oxide-semiconductor teb-cov nyhuv transistors ntawm lub roj teeb thiab lub kaw lus los tswj cov kab ke thiab cov roj teeb txoj hauv kev, feem.
Thaum lub pob ntseg mloog suab paj nruag lossis idling, qhov kev siv tam sim no ntawm lub kaw lus yuav tsum tsawg li tsawg tau. Nrhiav lub charger nrog qis kuv kuj txo qhov kuv ntawm qhov system. Piv txwv li, cov roj teeb chargers feem ntau xav tau qhov tsis zoo kub coefficient (NTC) resistor network los ntsuas roj teeb kub.
Qee qhov kev daws teeb meem ntawm kev ua lag luam tsis tuaj yeem tua NTC tam sim no thaum ua haujlwm hauv roj teeb hom. Lawv tuaj yeem xau ntau dhau (tshwj xeeb tuaj yeem tshaj 200µ thaum NTC network muaj 20 kΩ) lossis xav tau ntxiv I / O thiab tua nws nrog tus hloov.
Kev Sib Tw 4: Kev Tsim Kho Kev Ruaj Ntseg
Cov chaw tsim khoom roj teeb feem ntau muaj cov lus qhia rau kev them cov roj teeb ntawm qhov sib txawv ntawm qhov kub thiab txias, thiab cov roj teeb yuav tsum nyob hauv cov chaw ua haujlwm nyab xeeb thaum siv. Qee qhov xav tau tus qauv profile qhov chaw them nyiaj nres sab nraum qhov kub thiab txias ciam teb. Piv txwv li, lwm lub tuam txhab yuav xav tau cov ntaub ntawv tshwj xeeb los ntawm Nyiv Electronics thiab Information Technology Association. Txhawm rau ua raws li cov ntsuas kub no, nrhiav qhov profile nrog qhov tsim nyog built-in lossis qee qhov I twoC programmability. BQ21061 thiab BQ25155 muaj cov ntawv sau npe los teeb lub qhov rais qhov kub thiab ua kom tau raws li qhov kub thiab txias.
Roj teeb Undervoltage lockout (UVLO) yog lwm yam kev nyab xeeb uas tiv thaiv lub roj teeb kom tsis txhob tawm mus dhau thiab ua rau muaj kev ntxhov siab. Thaum lub roj teeb hluav taws xob poob qis dua qhov pib, UVLO txiav tawm txoj kev tawm. Piv txwv li, rau Li-Ion roj teeb them ntawm 4.2V, ib qho kev txiav tawm feem ntau yog 2.8V rau 3V.
Kev Sib Tw 5: Ua kom muaj kev ntseeg tau ntawm qhov system
Tsis tshua muaj kev ntseeg siab ua rau qee qhov microprocessors tau daig thaum tus neeg siv ntsaws rau hauv lub adapter. Thaum qhov no tsis tshua muaj, nws yuav tsum tau rov pib dua lub zog kom lub microprocessor tuaj yeem rov pib dua thiab rov qab mus rau qhov qub. Qee lub roj teeb chargers suav nrog cov khoom siv rov pib dua saib xyuas lub sijhawm uas ua haujlwm kho vajtse rov pib dua lossis lub voj voog hluav taws xob (yog tias tsis yog) ob lub C pauv tau kuaj pom qee lub sijhawm tom qab lub adapter tau ntsaws los ntawm tus neeg siv. Tom qab lub kaw lus rov pib dua, txoj kev fais fab raug txiav thiab rov txuas rau lub roj teeb thiab qhov system.
Zoo ib yam li cov cuab yeej kho vajtse rov pib saib xyuas timer, cov tsoos software saib xyuas timer kuj tseem pab txhim kho kev ntseeg tau los ntawm kev rov pib dua lub charger rau nws tus nqi qub tom qab lub sijhawm tsis muaj kev hloov pauv hauv ob C. Qhov kev pib dua no tiv thaiv lub roj teeb ntawm kev them nqi tsis raug thaum lub microprocessor nyob rau hauv lub xeev faulty.
Kev Sib Tw 6: Saib xyuas qhov chaw ua haujlwm zoo tshaj plaws
Qhov kev sib tw thib rau yog los saib xyuas cov kev tsis sib haum xeeb, uas tuaj yeem ua tau zoo los ntawm kev ua haujlwm siab-rau-tus qauv hloov pauv (ADC). Kev ntsuas roj teeb voltage yog qhov ntsuas zoo vim nws muab qhov yooj yim, txawm hais tias kwv yees, sawv cev ntawm lub roj teeb lub xeev. Raws li txoj cai ntawm tus ntiv tes xoo, yog tias lub xeev them nqi xav tau los ntawm lub wireless headset siab dua ± 5 feem pua.
ADC muaj qhov tseeb ua tau zoo kuj tso cai rau koj los saib xyuas thiab ua haujlwm ntawm lub roj teeb thiab lub rooj tsavxwm kub thaum lub sijhawm them thiab tawm. Lwm qhov tsis zoo ntawm lub charger tuaj yeem saib xyuas muaj xws li input voltage / tam sim no, them voltage / tam sim no, thiab qhov system voltage. Tus sib piv built-in kuj yooj yim pab saib xyuas cov kev txwv tshwj xeeb thiab xa kev cuam tshuam rau tus tswv tsev. Yog hais tias qhov parameter nyob rau hauv qhov ib txwm muaj thiab qhov sib piv tsis tshwm sim, tus tswv tsev tsis tas yuav tsum tau nyeem cov kev txaus siab tas li. BQ25155 yog ib qho piv txwv zoo los saib xyuas cov kab ke tsis zoo raws li nws muaj ADC thiab sib piv.
Challenge 7: Simplify wireless txuas
Qee lub pob ntseg wireless muaj qhov tshwj xeeb uas qhia txog kev them nyiaj ntawm lub pob ntseg thiab cov ntaub ntawv them nyiaj ntawm lub xov tooj smartphone thaum lub pob ntseg nyob rau hauv cov ntaub ntawv them nyiaj thiab lub hau qhib. Txhawm rau pab txhawb qhov no, lub mloog pob ntseg yuav tsum tshaj tawm lub xeev ntawm kev them nqi sai li sai tau thaum lawv tau ntsaws rau hauv rooj plaub, txawm tias lub roj teeb puas lawm. Lub nti tseem ceeb yuav tsum tau tsaug zog los qhia txog lub xeev them nyiaj, yog li qhov no, lub zog hluav taws xob sab nraud yuav tsum tau siv lub mloog pob ntseg. Lub charger nrog txoj kev siv fais fab ua rau lub kaw lus kom tau txais hluav taws xob ntau dua los ntawm VBU thaum them lub roj teeb ntawm qhov qis dua.
Ntau yam ntawm lub wireless headphone charger (xws li hom nkoj, lub zog rov pib dua, roj teeb UVLO, qhov tseeb lub davhlau ya nyob twg tam sim no, thiab kev tshaj tawm xov xwm tam sim no) tsis tuaj yeem ua tsis tau yam tsis muaj lub peev xwm muaj peev xwm, uas yuav tsum tau muaj roj teeb thiab lub kaw lus MOSFET. nyob rau hauv nruab nrab los tswj lub system thiab roj teeb txoj kev sib cais. Daim duab 5 qhia txog lub charger nrog thiab tsis muaj lub hwj chim txoj kev.
Hloov thiab linear chargers tuaj yeem pom nyob rau hauv cov ntaub ntawv them nqi tsim nyob ntawm lub roj teeb loj thiab tus nqi them. Hloov cov chargers ua haujlwm tau zoo dua thiab ua kom muaj cua sov tsawg, uas yog qhov tseem ceeb rau cov hluav taws xob siab ntawm 700mA thiab siab dua. Hloov cov chargers feem ntau tuaj nrog kev sib koom ua ke los yog ua raws li kev ua haujlwm uas txhawb nqa lub roj teeb hluav taws xob thiab muab cov khoom siv hluav taws xob rau them lub mloog pob ntseg. Linear chargers kuj yog ib qho kev xaiv zoo rau cov roj teeb theem tam sim no raws li lawv muab cov nqi qis thiab qis IQ.
Rechargeable hearing aids muaj kev sib tw tsim qauv zoo sib xws. Lawv feem ntau me dua li pob ntseg pob ntseg kom lawv pom tsis tau thiab yog li xav tau kev sib koom ua ke ntau zog hauv thaj chaw me. Lawv kuj xav tau lub suab nrov qis zog, suav nrog kev hloov pauv capacitor topology, rau lub suab zoo dua.
