7 yog vim li cas Pogo Pins yog qhov kev daws teeb meem zoo tshaj plaws
Pogo Pin yog qhov sib tw zoo tshaj plaws rau ntau daim ntawv thov xws li docking, board-to-board lossis kev sib txuas them nyiaj. Nov yog vim li cas.
Caij nplooj ntoos hlav loaded connectors los yog hu ua pogo pins tau nrov zuj zus vim cov tuam txhab tseem ceeb xws li Apple thiab Microsoft tau siv lawv hauv lawv cov khoom siv.
Pogo pins muab ob peb qhov zoo rau qhov txawv ntawm lawv los ntawm feem ntau lwm hom connector.
Hauv tsab xov xwm niaj hnub no peb yuav tham txog cov txiaj ntsig zoo thiab ua tib zoo saib seb cov txiaj ntsig zoo li cas tuaj yeem siv tau hauv koj tus qauv tsim.
Keeb kwm luv luv ntawm pogo pins
Ua ntej peb mus rau hauv 7 laj thawj, cia pib nrog keeb kwm luv luv ntawm pogo pins. Hom connector tau nyob ib ncig ntawm 50 xyoo. Cov kws ua haujlwm ntawm tus neeg saib xyuas laus yuav nco ntsoov tias cov pins tsis muaj lub koob npe zoo tshaj plaws. Lawv feem ntau tsis ruaj khov, muaj qhov tsis tshua muaj tam sim no thiab tau nkag siab zoo rau txhua yam kev co uas tsis tsim nyog rau ntau daim ntawv thov uas cuam tshuam cov ntaub ntawv xa mus. Txij li thaum yav tom ntej ntawm Semiconductor xeem kev lag luam caij nplooj ntoos hlav loaded xeem pins tau ua rau kev txhim kho tseem ceeb. Cov kev txhim kho thev naus laus zis uas yuav tsum tau txo qis lawv qhov loj me mus rau theem uas yuav ua rau lawv haum rau cov pitches zoo uas yuav tsum tau ua thaum cov txheej txheem IC Test tau pauv mus rau cov neeg siv khoom qib pogo pin connectors.
Yog li vim li cas Pogo pins thiaj li nrov niaj hnub no thiab dab tsi ua rau lawv zoo tagnrho rau ntau daim ntawv thov? Nov yog vim li cas:
1. Wb tham txog Pogo Pin Nqi
Feem ntau cov connectors yog tsim, siv cov txheej txheem stamping. Cov txheej txheem no tseem ceeb yuav siv ib daim hlau nyias uas yog tsim los ntawm stamping cov hlau nyob rau hauv txoj cai zoo los ntawm pwm.
Tshawb xyuas qhov no me me video clip uas piav qhia txog cov txheej txheem.
Nyob rau hauv sib piv rau qhov no, pogo pins yog tsim los siv txoj kev tig. Cov txheej txheem no siv ib puag ncig daim hlau thiab tig nws nrawm heev. Ib tug ntse ntug yog ces khawb qhov chaw los ntawm cov hlau thaiv uas tsis xav tau.
Qhov sib txawv tseem ceeb ntawm ob txoj kev yog tus nqi los ua pwm. Kev tsim pwm tuaj yeem raug nqi txog 5000 USD. Qhov no txhais tau tias tus nqi rau cov pwm no yuav tsum tau muab tso rau hauv kev xam uas tuaj yeem ua tus nqi tseem ceeb. Ua tib zoo saib ntawm qhov piv txwv no suav nrog:
Tshwj xeeb tshaj yog rau cov khoom uas tsis yog-tus qauv connectors Pogo Pins yog qhov zoo dua lwm txoj. Hauv qhov piv txwv saum toj no tus nqi tau nce ntau dua 80 feem pua.
2. Qhov zoo tshaj plaws connector rau qhov zoo tshaj plaws neeg siv kev
Caij nplooj ntoos hlav Loaded connectors yog yooj yim. Kuv paub tseeb tias txhua leej txhua tus muaj lawv tus kheej txoj kev xav ntawm Apple cov khoom, tab sis thaum kuv thawj zaug siv Magsafe Charging Cable ntawm kuv cov phooj ywg laptop rov qab rau xyoo 2008 kuv tau ntxhov siab heev. Qhov no yog genius. Tsuas yog snap nws rau, tsis siv neeg sib dhos, yooj yim siv. Qhov no yog li cas engineering ua haujlwm. Kev hloov pauv me me ntawm cov khoom tsim uas muab rau cov neeg siv no wow-effect thiab ua rau lawv cov neeg siv khoom lag luam loyal.
Pogo pin connectors feem ntau muab cov neeg siv kev paub txog kev txhim kho. Tshwj xeeb tshaj yog thaum ua nyob rau hauv ib txoj kev uas cia li dlhos lawv mus rau lub ntaus ntawv.
3. Txoj cai txuas rau Qhov Chaw Me

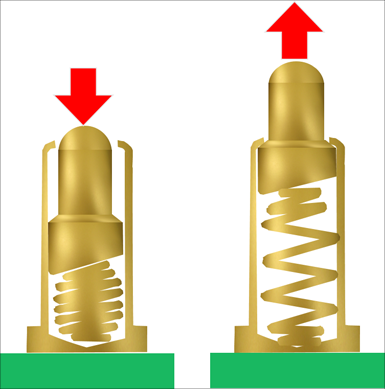

Cov connectors feem ntau yog loj thiab ruaj khov, los yog me me thiab tsis yooj yim. Pogo Pins muab ob qho tib si zoo hauv ib yam khoom. Lawv tuaj yeem ua tau me me thaum muaj sia nyob txog li 1 lab compressions. Qhov no yog vim lawv lub caij nplooj ntoos hlav tsim tshwj xeeb uas khaws nws qhov loj thiab ruaj khov. Lub caij nplooj ntoos hlav tiaj tiaj ua rau muaj kev nyuaj siab ntawm lub kaum sab xis thaum lub caij nplooj ntoos hlav kauv muaj qhov sib faib ntawm lub zog thaum lub sij hawm compression. Qhov no tso cai rau tsim cov qauv me me.
4. Yog vim li cas Pogo Pins yog cov khoom siv ruaj khov tshaj plaws
Caij nplooj ntoos hlav loaded Connectors yog heev ruaj. Tsis zoo li lwm yam connector, pogo pins yog vertically compressed. Qhov no ib qho kev taw qhia compression ntawm txhua qhov chaw txo qhov hnav ntawm txhua qhov tseem ceeb. Qhov teeb meem ntawm no yog, hais tias thaum ntxig ib lub connector, ob nplooj ntawv ntawm hlau khawb rau ib leeg. Qhov no yuav deteriorate lub plating txheej thaum lub sij hawm thiab txo lub peev xwm nqa tam sim no. Cov nyhuv no muaj zog dua thaum tus neeg siv ntsaws lub connector nrog lub zog ntau dua. Qhov no, txawm li cas los xij, tsis tuaj yeem tshwm sim nrog pogo pins vim tias qhov kev sib txhuam tsuas yog kev cuam tshuam ntawm plunger thiab chim. Qhov kev sib txhuam no yog tsim los ntawm lub zog sab hauv lub caij nplooj ntoos hlav uas txwv thiab teev los ntawm tus engineer.
5. Kev sib txuas nrog lub siab ntev
Tsis muaj lwm hom connector muaj xws li mus txawv tebchaws raws li nws yog rooj plaub rau pogo pin connectors. Qhov no muab cov engineers thiab cov neeg siv muaj kev ywj pheej loj heev thaum siv cov khoom sib txuas.
Kev ua yuam kev me me tuaj yeem raug them los ntawm kev mus ncig ua haujlwm. Cov connectors siv nyob rau hauv lub xov tooj qhov chaw me me tiaj lub caij nplooj ntoos hlav connectors uas kov cov neeg ntawm tus ntiv tes sensor mounted rau sab nraum qab ntawm lub xov tooj. Nyob rau hauv qhov chaw sov, cov yas ntawm lub nraub qaum tau nthuav dav thiab nqa cov ntaub qhwv tawm kom deb ntawm cov khoom sib txuas. Qhov no tuaj yeem zam tau los ntawm kev siv cov khoom sib txuas nrog kev mus ncig ntev dua, uas muaj kev kam rau siab dua rau cov khoom siv deformations.
6. Kev sib txuas yooj yim
Ib qho kev txiav txim siab tseem ceeb thaum tsim cov cuab yeej yog kev sib dhos. Ua kev sib txuas ntawm phau ntawv yog kim thiab yuav tsum tau ua haujlwm ntau. Nrog rau lub rooj tsavxwm-rau-board txuas uas siv pogo pins tsis muaj kev sib dhos yuav tsum tau ua. Cov khoom tuaj yeem sib dhos sai sai thaum
muaj ib tug zoo yooj nyob rau hauv cov nqe lus ntawm kev txiav txim los ua ke. Qhov no ua rau pogo pins yog qhov kev xaiv nrov zuj zus. Nrog cov pins xws li tus pin ntsia hlau, engineers tuaj yeem ua ke mounting thiab txuas tib lub sijhawm.
7. Cov dej ntws ruaj khov
Qhov kawg taw tes yog qhov txawv tshaj plaw stability ntawm tam sim no ntws. Pogo Pins tuaj yeem ua tus kheej nrog lub caij nplooj ntoo hlav tshwj xeeb thiab tsim qauv. Thaum nce lub caij nplooj ntoos hlav quab yuam, lub plunger yog nias ruaj khov rau lub thoob hauv tus pin. Qhov no ua rau muaj kev ua tau zoo dua.Kev tsim qauv sib txawv xws li lub pob tsim thiab High Current Pogo Design kuj ua rau muaj kev txhim kho hauv cov dej ntws tam sim no. Qhov tseem ceeb ntawm no yog txhawm rau ua kom muaj cov ntsiab lus sib txuas ntawm lub plunger thiab lub thoob kom txo tau txoj hauv kev ntawm kev sib txuas ib ntus. Thaum lub sij hawm disconnection tag nrho cov tam sim no yuav ntws los ntawm lub caij nplooj ntoos hlav uas yuav ua rau ib tug melting ntawm lub caij nplooj ntoos hlav thiab thaum kawg ua rau tsis ua hauj lwm ntawm tus pin.
